第 6 章完整驱动包集成¶

前一章我们已经在 RViz 里看见了 Go2。这一章不再把 go2_driver_py 当成“黑盒可视化底座”，而是把它完整拆开，弄清楚它到底发布了什么、怎么发布、哪些参数是真的存在。

本章你将学到¶

理解 go2_driver_py 在当前代码树里的职责边界
看懂 driver.py 如何同时发布 /odom、TF 和 /joint_states
确认当前驱动节点真正支持的参数只有 odom_frame、base_frame、publish_tf

背景与原理¶

一个靠谱的驱动基座，不应该替上层应用做太多事，但也不能只丢原始消息不管。

对当前这套 Go2 教程来说，go2_driver_py 的职责可以概括成三句话:

把 Go2 原生状态整理成标准 ROS2 里程计
把机器人整体位姿广播成 TF
把 12 个关节角度整理成标准 /joint_states

你可以把它理解成“状态标准化层”。它不负责巡航，不负责 Action，不负责导航；它负责的是把后面所有章节都想用的基础状态统一产出。

架构总览¶

flowchart LR
    A["/lf/sportmodestate<br/>SportModeState"] --> B[go2_driver_py/driver]
    C["/lf/lowstate<br/>LowState"] --> B
    B --> D["/odom<br/>Odometry"]
    B --> E["odom -> base<br/>TF"]
    B --> F["/joint_states<br/>JointState"]
    G[go2_twist_bridge_py/twist_bridge] --> H["/api/sport/request"]
    I[go2_description] --> J[robot_state_publisher]
    F --> J

从这张图可以看出，driver 节点本身并不直接发控制命令给 Go2，它真正做的是"把状态准备好"，让 RViz、SLAM、Nav2 这些上层模块都能直接消费标准话题。

但本章的 driver.launch.py 不只启动 driver，还会把第 4 章的 twist_bridge 并进来，让"状态标准化层"和"控制适配层"在同一套 launch 里一起上线。这就是第六章相对第五章的核心增量——第五章的 visualization.launch.py 只立起状态链，本章把控制通道也补上，形成完整的驱动底座。

环境准备¶

开始前先确认下面几个包已经在工作空间里:

go2_driver_py
go2_description
go2_twist_bridge_py

当前驱动节点订阅的真机原生话题固定是:

/lf/sportmodestate
/lf/lowstate

这一点要特别强调。当前源码里，这两个订阅话题是硬编码的，不是参数。后面如果你看到旧资料里把这两个话题写成可配置参数，那已经不是这份代码树的真实口径了。

实现步骤¶

步骤一:先确认真实参数到底有哪些¶

打开 src/base/go2_driver_py/go2_driver_py/driver.py，最开头的参数声明只有三项:

self.declare_parameter("odom_frame", "odom")
self.declare_parameter("base_frame", "base")
self.declare_parameter("publish_tf", "true")

再看 src/base/go2_driver_py/params/driver.yaml:

/**:
  ros__parameters:
    base_frame: base
    odom_frame: odom
    publish_tf: "true"
    use_sim_time: false

所以当前仓库里，真正由驱动节点自己读取并使用的参数，只有:

参数	默认值	作用
`odom_frame`	`odom`	里程计父坐标系名字
`base_frame`	`base`	机器人主体坐标系名字
`publish_tf`	`true`	是否广播 `odom -> base`

当前源码没有订阅话题的可配置参数

这两个订阅话题现在是写死在 driver.py 里的。如果你想换 topic，得改源码的订阅行，而不是在 launch 命令里传一个所谓的参数。

步骤二:看懂 `driver.py` 如何发布 `/joint_states`¶

先看和关节相关的部分:

self.joint_pub = self.create_publisher(JointState, "joint_states", 10)
self.state_sub = self.create_subscription(
    LowState, "/lf/lowstate", self.state_cb, 10
)

def state_cb(self, state: LowState):
    joint_state = JointState()
    joint_state.header.stamp = self.get_clock().now().to_msg()

    joint_state.name = [
        "FL_hip_joint", "FL_thigh_joint", "FL_calf_joint",
        "FR_hip_joint", "FR_thigh_joint", "FR_calf_joint",
        "RL_hip_joint", "RL_thigh_joint", "RL_calf_joint",
        "RR_hip_joint", "RR_thigh_joint", "RR_calf_joint",
    ]

    for i in range(12):
        joint_state.position.append(float(state.motor_state[i].q))

    self.joint_pub.publish(joint_state)

这段逻辑说明一件事:当前仓库里，关节状态桥接已经彻底并进 driver 了。

也就是说，第 5 章里我们说的“不要再单开独立关节桥接节点”，不是文案优化，而是当前代码结构本来就这么设计的。

步骤三:看懂 `driver.py` 如何发布 `/odom` 和 TF¶

接着看整体位姿那一段:

self.odom_pub = self.create_publisher(Odometry, "odom", 10)
self.mode_sub = self.create_subscription(
    SportModeState, "/lf/sportmodestate", self.mode_cb, 10
)
self.tf_bro = TransformBroadcaster(self)

def mode_cb(self, mode: SportModeState):
    odom = Odometry()
    odom.header.stamp = self.get_clock().now().to_msg()
    odom.header.frame_id = self.odom_frame
    odom.child_frame_id = self.base_frame

    odom.pose.pose.position.x = float(mode.position[0])
    odom.pose.pose.position.y = float(mode.position[1])
    odom.pose.pose.position.z = float(mode.position[2])

    odom.pose.pose.orientation.w = float(mode.imu_state.quaternion[0])
    odom.pose.pose.orientation.x = float(mode.imu_state.quaternion[1])
    odom.pose.pose.orientation.y = float(mode.imu_state.quaternion[2])
    odom.pose.pose.orientation.z = float(mode.imu_state.quaternion[3])

    odom.twist.twist.linear.x = float(mode.velocity[0])
    odom.twist.twist.linear.y = float(mode.velocity[1])
    odom.twist.twist.linear.z = float(mode.velocity[2])
    odom.twist.twist.angular.z = float(mode.yaw_speed)

    self.odom_pub.publish(odom)

    if self.publish_tf:
        transform = TransformStamped()
        transform.header.stamp = self.get_clock().now().to_msg()
        transform.header.frame_id = self.odom_frame
        transform.child_frame_id = self.base_frame
        transform.transform.translation.x = odom.pose.pose.position.x
        transform.transform.translation.y = odom.pose.pose.position.y
        transform.transform.translation.z = odom.pose.pose.position.z
        transform.transform.rotation = odom.pose.pose.orientation
        self.tf_bro.sendTransform(transform)

这里你会看到一个很重要的工程选择:当前驱动不是自己对速度积分算位姿，而是直接使用 SportModeState 已经给出的 position、四元数和速度字段，再整理成标准 Odometry。

这让整个驱动节点保持得很“薄”，但对教学来说反而是好事，因为你现在更容易把注意力放在 ROS2 标准接口上，而不是先陷进状态估计细节里。

步骤四:用 `driver.launch.py` 把底座拉起来¶

再看总启动文件 src/base/go2_driver_py/launch/driver.launch.py。它做的事情很集中:

包含 go2_description 的显示 launch
按需启动 RViz
发布 radar -> utlidar_lidar 静态 TF
启动 go2_twist_bridge_py/twist_bridge
启动 go2_driver_py/driver

和第 5 章的 visualization.launch.py 对照着看:后者只启动前三项再加 driver，本章多出来的就是 twist_bridge 这一层。所以你会在同一个 launch 里同时看到"状态往外给"和"控制往里送"两条链被纳入集成。

关键片段如下:

Node(
    package="tf2_ros",
    executable="static_transform_publisher",
    arguments=["--frame-id", "radar", "--child-frame-id", "utlidar_lidar"],
),
Node(
    package="go2_twist_bridge_py",
    executable="twist_bridge",
),
Node(
    package="go2_driver_py",
    executable="driver",
    parameters=[os.path.join(go2_driver_pkg, "params", "driver.yaml")],
),

这里要记住一个边界:

twist_bridge 是控制适配层
driver 是状态标准化层

它们可以一起出现在同一份 launch 里，但职责并没有混在一起。

编译与运行¶

先把驱动基座相关包一起编译:

# 编译驱动底座相关包
cd ~/unitree_go2_ws
colcon build --packages-select go2_driver_py go2_description go2_twist_bridge_py
source install/setup.bash

最推荐的启动方式是一条命令把整套底座拉起来:

# 启动 driver.launch.py
cd ~/unitree_go2_ws
source install/setup.bash
ros2 launch go2_driver_py driver.launch.py

如果你只想验证状态链，不想看 RViz:

# 关闭 RViz，只验证数据链
cd ~/unitree_go2_ws
source install/setup.bash
ros2 launch go2_driver_py driver.launch.py use_rviz:=false

也可以只单独跑驱动节点:

# 单独运行 driver
cd ~/unitree_go2_ws
source install/setup.bash
ros2 run go2_driver_py driver

如果你想临时换坐标系名字，可以改真实存在的参数:

# 临时改 frame 名字，并关闭 TF 广播
cd ~/unitree_go2_ws
source install/setup.bash
ros2 run go2_driver_py driver \
  --ros-args -p odom_frame:=odom -p base_frame:=base -p publish_tf:=false

结果验证¶

这一章跑通后，至少要确认四个输出都在:

/odom
/joint_states
odom -> base
radar -> utlidar_lidar

推荐按下面顺序检查:

# 看里程计
ros2 topic echo /odom --once

# 看关节状态
ros2 topic echo /joint_states --once

# 看 TF 树
ros2 run tf2_tools view_frames

成功时，你应该能看到:

/odom 里有当前位置和姿态
/joint_states 里有 12 个关节角度
TF 图里已经连上 odom -> base

结果演示¶

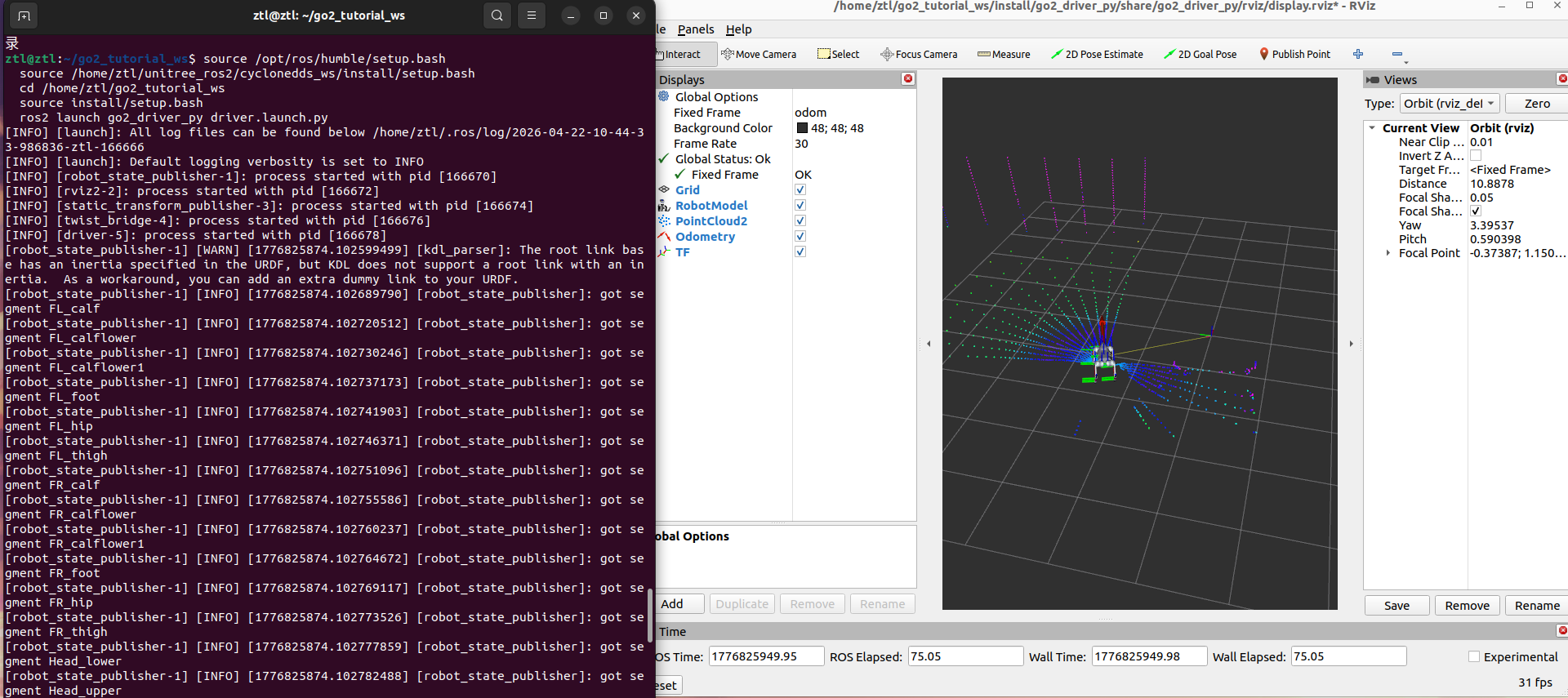

截图里 RViz 已经能显示 Go2 模型和底座坐标系,说明 /joint_states、/odom 和 TF 都进入了可视化链路。这里重点不是画面好不好看,而是确认 odom -> base 这条主链稳定存在,否则后面 SLAM 和 Nav2 都会跟着炸。

RViz 中显示 Go2 驱动发布的 odom、joint_states 和完整 TF 主链

常见问题¶

1. `ros2 launch` 能起来，但 `/odom` 一直没数据¶

现象:launch 没报错，可是 /odom 空空如也。

原因:通常是 /lf/sportmodestate 没有进来，而不是 driver 发布逻辑本身有问题。

解决:

先 ros2 topic echo /lf/sportmodestate --once
如果连原始话题都没数据，就先回头检查 Go2 通信环境

2. `/joint_states` 没数据¶

现象:模型能显示，但关节就是不动。

原因:通常是 /lf/lowstate 没有进来，或者系统里有别的节点在争 /joint_states。

解决:

先 ros2 topic echo /lf/lowstate --once
再 ros2 topic echo /joint_states --once
确保没有额外的 joint_state_publisher 在持续发假数据

3. 我在命令行里传订阅话题名参数，为什么没效果¶

现象:你照旧资料传了订阅话题名的参数覆盖，节点完全没理会。

原因:因为当前源码里压根没有这个参数。

解决:

只使用真实存在的 odom_frame、base_frame、publish_tf
如果真要换订阅话题，请直接改 driver.py 的订阅行

4. RViz 一直提示缺少 `base_link`¶

现象:有些第三方配置或旧 RViz 视图一直在找 base_link。

原因:当前 Go2 代码口径统一使用 base，不是 base_link。

解决:

把相关配置里的机器人底座坐标系统一改成 base
别在同一套系统里混用 base 和 base_link

5. 启动时 `robot_state_publisher` 打印 KDL 惯性警告¶

现象:driver.launch.py 拉起后，日志里会出现类似一行:

The root link base has an inertia specified in the URDF, but KDL does not support a root link with an inertia.

原因:URDF 在根链接 base 上声明了 inertia，而 KDL 对"根链接直接带 inertia"这种写法支持不完整。

判定:这是非阻塞警告，不代表启动失败:

launch 仍会继续展开，robot_state_publisher、rviz2、static_transform_publisher、twist_bridge、driver 都会照常启动
/odom、/joint_states、TF 等输出不受影响
本章不需要为此回退代码

如果后续要做更严格的模型处理(比如 KDL 链解算、惯性参数标定)，可以在根部再套一层 dummy link 把 inertia 挪到子链上。对当前阶段来说，直接忽略这条警告即可。

本章小结¶

这一章我们把 go2_driver_py 的真实职责彻底拆开看了一遍。

最重要的结论有两个:

它确实同时发布 /odom、TF、/joint_states
它真正支持的参数只有三个，不存在"订阅话题名可配置"这条参数链

后面不管是 SLAM、Nav2 还是传感器处理，都会默认依赖这套驱动基座。所以这一章的边界感，一定要现在就立住。

下一步¶

控制链和状态链到这里已经够扎实了。接下来我们把注意力切到感知侧，先从 Go2 的点云数据开始，把它整理成后面 SLAM 和导航都能直接吃的标准输入。
