第 9 章 用 Action 封装"前进 X 米"

上一章我们用 Service 完成了一问一答的短事务。这一章再换一种通信形状:用 Action 封装"前进 X 米"这种长任务——发一次目标,中间持续拿到反馈,结束时才拿到最终结果。

🎯 本章通信方式:Action(动作)

形状:双向 · Goal + Feedback + Result · 长任务
本章关键 API:ActionServer(self, Nav, "nav", self.execute, ...)
要记住的事:客户端发一个 Goal,服务端在执行过程中持续推送 Feedback(进度信息),完成后再推送一次 Result。Action 是三大通信机制里最"重"的一种——它融合了 Service 的"请求-响应"和 Topic 的"持续发布",专为会持续一段时间的任务准备。

至此你已经看过三种通信了:

• Topic(第 7 章):单向广播,不等谁
• Service(第 8 章):一请求一响应,短
• Action(第 9 章):一请求 + 多反馈 + 一结果,长

本章末尾有完整对照表,可以带着疑问往下读。

本章你将学到

• 看懂 Nav.action 里 Goal / Feedback / Result 三段分别表达什么
• 学会编写 go2_nav_server 和 go2_nav_client
• 分清 Action 为什么比 Service 更适合“会持续一段时间的任务”

背景与原理

Action 可以把一个长任务拆成三层信息:

• Goal：我要做什么
• Feedback：我做到哪一步了
• Result：我最终做成什么样

这正好适合“前进 X 米”这种任务。因为它不是一句“开始”就完事了，中间还需要不断告诉客户端“还剩多少距离”，最后再回一个结果。

当前仓库里的 go2_nav_server 实现也很直白:

• 接收一个正的前进距离 goal
• 订阅 /odom，持续计算已经走了多远
• 每隔 0.5 秒发一次反馈 distance
• 到达阈值后切到 STOPMOVE，再把当前位置作为结果返回

架构总览

flowchart LR
    A[go2_nav_client] ==>|"🎯 ①Goal:目标距离"| B["/nav<br/>go2_tutorial_inter/action/Nav"]
    B ==> C[go2_nav_server]
    C -.->|"②Feedback:剩余距离(持续推)"| A
    C -.->|"③Result:最终位置 point"| A
    D["/odom<br/>nav_msgs/msg/Odometry"] --> C
    C -->|"(Topic)持续发布"| E["/api/sport/request<br/>unitree_api/msg/Request"]

    classDef action fill:#fff3e0,stroke:#ef6c00,stroke-width:2px
    class B action

数一下这张图里从服务端回到客户端的箭头:一条 Feedback(会被多次推送) + 一条 Result(最后才推一次)。这就是 Action 相对 Service 的核心差异——Service 只能给一条响应,Action 能给一条"不断更新的进度"再加一条"收尾结果"。

和上一章相比，最大的区别不是控制链，而是接口层级更丰富了。

客户端不只是“发一次请求然后等结果”，还会在任务过程中不断收到反馈。所以它更像“盯着一个任务跑完”，而不是“打一通电话问一句”。

环境准备

这一章继续复用前一章的两个教程包:

• go2_tutorial_inter
• go2_tutorial_py

先把 Action 定义看清楚。Nav.action 位于 src/tutorial/go2_tutorial_inter/action/ 下:

float32 goal
---
geometry_msgs/Point point
---
float32 distance

这三段要牢牢记住:

• goal：目标前进距离，单位米
• point：任务结束后机器人的最终位置
• distance：执行过程中的剩余距离

这里没有 target_x/target_y，也没有 success/message。这章的任务就是最小版本的“沿当前朝向直线前进 X 米”。

实现步骤

步骤一:先理解 go2_nav_server 的职责

go2_nav_server 不是完整导航栈，也不是避障器。它只做一个很小的实验:

• 接一个正数目标距离
• 让机器人向前走
• 一边走一边计算还剩多少
• 到点后停下并回传结果

所以你可以把它理解成“Action 机制教学例子”，而不是可上生产的导航系统。

步骤二:实现 go2_nav_server

下面这段代码做五件事:

• 创建 nav 这个 Action Server
• 订阅 /odom 保存当前位置
• 用定时器持续给 Go2 发送 Request
• 在 goal_cb() 里校验目标距离是否合法
• 在 execute() 里计算剩余距离并发布反馈

把下面代码放进 src/tutorial/go2_tutorial_py/go2_tutorial_py/go2_nav_server.py:

import json                                # 把速度参数打包成 JSON
import math                                # 计算两点之间的距离
import time                                # 控制反馈发送节奏

import rclpy                              # ROS2 Python 客户端库
from geometry_msgs.msg import Point       # Action 结果里的位置类型
from nav_msgs.msg import Odometry         # 里程计消息
from rclpy.action import ActionServer     # ROS2 Action 服务端
from rclpy.action.server import CancelResponse, GoalResponse, ServerGoalHandle
from rclpy.executors import MultiThreadedExecutor  # 让回调和执行逻辑并发工作
from rclpy.node import Node               # 自定义节点基类
from unitree_api.msg import Request       # Go2 高层控制消息

from go2_tutorial_inter.action import Nav        # 本章的 Action 定义
from .sport_model import ROBOT_SPORT_API_IDS     # Go2 动作 id 常量表


class Go2NavServer(Node):
    def __init__(self):
        super().__init__("go2_nav_server")

        self.point = Point()
        self.odom_sub = self.create_subscription(Odometry, "odom", self.odom_cb, 10)

        self.declare_parameter("x", 0.3)
        self.api_id = ROBOT_SPORT_API_IDS["BALANCESTAND"]
        self.req_pub = self.create_publisher(Request, "/api/sport/request", 10)
        self.timer = self.create_timer(0.1, self.on_timer)

        self.action_server = ActionServer(
            self,
            Nav,
            "nav",
            self.execute,
            goal_callback=self.goal_cb,
            cancel_callback=self.cancel_cb,
        )

    def execute(self, goal_handle: ServerGoalHandle):
        feedback = Nav.Feedback()

        while rclpy.ok():
            time.sleep(0.5)

            dis_x = self.point.x - self.start_point.x
            dis_y = self.point.y - self.start_point.y
            dis = math.sqrt(math.pow(dis_x, 2) + math.pow(dis_y, 2))
            distance = goal_handle.request.goal - dis

            feedback.distance = distance
            goal_handle.publish_feedback(feedback)

            if distance < 0.2:
                self.api_id = ROBOT_SPORT_API_IDS["STOPMOVE"]
                break

        goal_handle.succeed()
        result = Nav.Result()
        result.point = self.point
        return result

    def goal_cb(self, goal_request: Nav.Goal):
        if goal_request.goal > 0.0:
            self.start_point = self.point
            self.get_logger().info("提交的数据合法，机器人开始运动")
            self.api_id = ROBOT_SPORT_API_IDS["MOVE"]
            return GoalResponse.ACCEPT

        self.get_logger().error("提交的数据非法")
        self.api_id = ROBOT_SPORT_API_IDS["STOPMOVE"]
        return GoalResponse.REJECT

    def cancel_cb(self, cancel_request):
        self.api_id = ROBOT_SPORT_API_IDS["STOPMOVE"]
        return CancelResponse.ACCEPT

    def odom_cb(self, odom: Odometry):
        self.point = odom.pose.pose.position

    def on_timer(self):
        req = Request()
        req.header.identity.api_id = self.api_id

        params = {
            "x": self.get_parameter("x").value,
            "y": 0.0,
            "z": 0.0,
        }
        req.parameter = json.dumps(params)
        self.req_pub.publish(req)


def main():
    rclpy.init()

    node = Go2NavServer()
    executor = MultiThreadedExecutor()
    executor.add_node(node)
    executor.spin()

    rclpy.shutdown()

读这段代码时，有三件事值得重点盯住。

第一，goal_cb() 只接受 大于 0 的目标距离。也就是说，本章 Action 不支持负数倒车，更不支持给二维坐标点。

第二，真正的运动控制还是靠后台定时器 on_timer() 一直发 Request。Action 不会替代这条控制链，它只是把"什么时候开始、什么时候停、什么时候发反馈"组织起来了。

第三，执行函数 execute() 里判断到 distance < 0.2 才停止，这就是它当前的"到达阈值"。

🎯 本章 Action 通信的钥匙就是这一行

self.action_server = ActionServer(
    self, Nav, "nav", self.execute,
    goal_callback=self.goal_cb,
    cancel_callback=self.cancel_cb,
)

ActionServer 的构造就把 Action 的三段结构都摆出来了:

• goal_callback → 收到新 Goal 时决定 ACCEPT/REJECT
• execute → 任务真正的执行体(在里面循环 publish_feedback)
• cancel_callback → 客户端想取消任务时的处理

对比第 7 章 create_publisher(单向)、第 8 章 create_service(一请求一响应),这一行展示的就是 Action "一 Goal + 多 Feedback + 一 Result + 可取消"的完整骨架。

想改前进速度?就一个参数 x

服务端声明了运行参数 x(默认 0.3 m/s),启动时用 --ros-args -p x:=0.2 就能改。和前两章一样,本章重点是 Action 通信机制,具体速度你随意调,不影响理解。

步骤三:实现 go2_nav_client

服务端准备好之后，客户端要做的事情就清楚多了:

• 连上 /nav
• 发送一个目标距离
• 持续接收 distance
• 最后打印 point

把下面代码放进 src/tutorial/go2_tutorial_py/go2_tutorial_py/go2_nav_client.py:

import sys                                # 读取命令行参数

import rclpy                             # ROS2 Python 客户端库
from rclpy.action import ActionClient    # ROS2 Action 客户端
from rclpy.logging import get_logger     # 打印日志
from rclpy.node import Node              # 自定义节点基类

from go2_tutorial_inter.action import Nav        # 本章的 Action 定义


class Go2NavClient(Node):
    def __init__(self):
        super().__init__("go2_nav_client")
        self.client = ActionClient(self, Nav, "nav")
        self.done = False

    def connect_server(self):
        while not self.client.wait_for_server(1.0):
            self.get_logger().info("服务连接中...")
            if not rclpy.ok():
                return False
        return True

    def send_goal(self, goal):
        goal_msg = Nav.Goal()
        goal_msg.goal = goal
        future = self.client.send_goal_async(goal_msg, self.feedback_callback)
        future.add_done_callback(self.goal_response)

    def goal_response(self, future):
        goal_handle = future.result()
        if goal_handle.accepted:
            self.get_logger().info("目标请求被接收")
            future = goal_handle.get_result_async()
            future.add_done_callback(self.result_response)
        else:
            self.get_logger().info("目标请求被拒绝")
            self.done = True

    def result_response(self, future):
        result = future.result().result
        self.get_logger().info(
            "机器人到达后坐标：(%.2f, %.2f)" % (result.point.x, result.point.y)
        )
        self.done = True

    def feedback_callback(self, fb_msg):
        fb = fb_msg.feedback
        self.get_logger().info("距离目标还有 %.2f 米" % fb.distance)


def main():
    if len(sys.argv) != 2:
        get_logger("rclpy").error("请提交一个浮点类型的参数！")
        return

    rclpy.init()
    go2_nav_client = Go2NavClient()

    if not go2_nav_client.connect_server():
        rclpy.shutdown()
        return

    go2_nav_client.send_goal(float(sys.argv[1]))

    while rclpy.ok() and not go2_nav_client.done:
        rclpy.spin_once(go2_nav_client, timeout_sec=0.1)

    go2_nav_client.destroy_node()
    rclpy.shutdown()

这段客户端代码的关键在于 feedback_callback()。

Service 是“发一次、等一次”；Action 是“发一次，但中间还能不断收反馈”。所以你看到的“距离目标还有多少米”，本质上就是 Action 比 Service 多出来的那一层能力。

步骤四:顺手理解为什么这里要用多线程执行器

go2_nav_server 用的是 MultiThreadedExecutor()，不是普通 rclpy.spin()。

原因很实际:服务端一边要执行 execute() 里的长循环，一边还要继续跑定时器和其他回调。如果只有单线程，某些回调可能会被长时间卡住。

对初学者来说，这里先记一个工程经验就够了:

• 短回调、简单节点，普通 spin() 就够用
• 有 Action、定时器、长循环同时存在时，多线程执行器更稳

编译与运行

先编译接口包和教程包:

# 编译 Action 示例相关的两个包，并重新加载环境
cd ~/unitree_go2_ws
colcon build --packages-select go2_tutorial_inter go2_tutorial_py
source install/setup.bash

🚨 跑之前一定要先起 driver

本章 Action 的“到达判定”完全依赖 /odom 实时刷新（详见下方常见问题 3）。如果不先启动 driver，/odom 没有数据，距离会永远卡在初始值，任务永远不会结束。

务必先起 driver,再跑 server / client。

第一终端启动 driver(提供 /odom 与控制链路):

# 启动 Go2 driver,让 /odom 和 /api/sport/request 通起来
cd ~/unitree_go2_ws
source install/setup.bash
ros2 launch go2_driver_py driver.launch.py use_rviz:=false

启动后，可以另开一个终端确认 /odom 真的在出数据再继续(没数据就先回第 6 章排查):

# 看 /odom 频率（一般 10~50 Hz）以及一次实际坐标
ros2 topic hz /odom
ros2 topic echo /odom --once

第二终端启动 Action 服务端:

# 启动 Nav Action 服务端
cd ~/unitree_go2_ws
source install/setup.bash
ros2 run go2_tutorial_py go2_nav_server

第三终端启动客户端，让机器人前进 1.0 米:

# 发送一个 1.0 米的前进目标
cd ~/unitree_go2_ws
source install/setup.bash
ros2 run go2_tutorial_py go2_nav_client 1.0

也可以不用客户端，直接从终端发 Action Goal:

# 直接从命令行发送 Goal，并持续查看反馈
cd ~/unitree_go2_ws
source install/setup.bash
ros2 action send_goal /nav go2_tutorial_inter/action/Nav "{goal: 1.0}" --feedback

如果你想让机器人走得慢一点，可以在服务端启动时改参数:

# 把前进速度改成 0.2 m/s
cd ~/unitree_go2_ws
source install/setup.bash
ros2 run go2_tutorial_py go2_nav_server --ros-args -p x:=0.2

结果验证

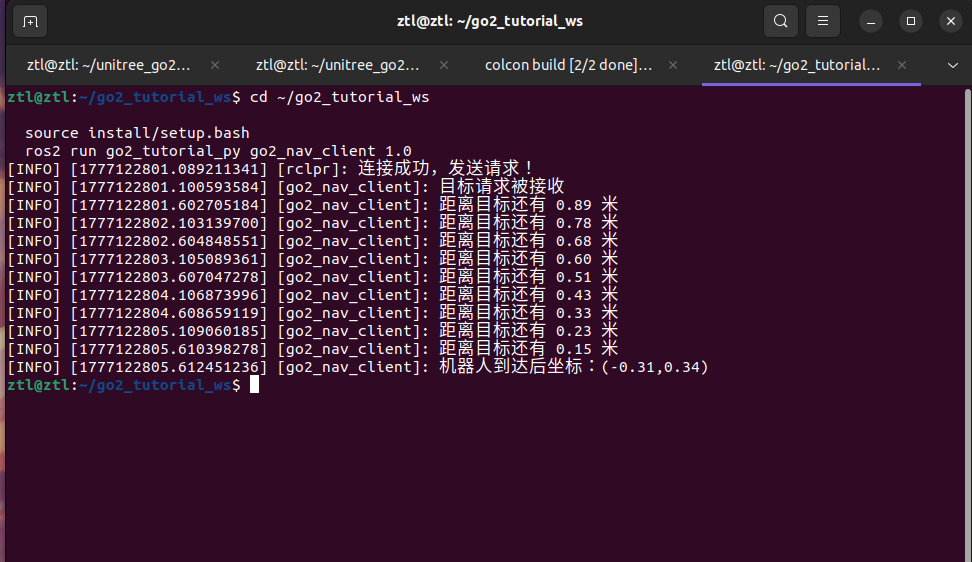

这一章跑通后，你应该能确认下面几件事:

1. ros2 action list -t 里能看到 /nav [go2_tutorial_inter/action/Nav]
2. 客户端会持续打印“距离目标还有 xx 米”
3. 到达阈值后，客户端会输出最终坐标 point
4. 服务端在任务结束后会把动作切回 STOPMOVE

推荐按下面顺序自检:

# 看 Action Server 是否上线
ros2 action list -t

# 查看接口定义
ros2 interface show go2_tutorial_inter/action/Nav

# 观察 Go2 控制消息
ros2 topic echo /api/sport/request --once

当任务执行中时，/api/sport/request 的 api_id 应该是 MOVE；到达终点后，它应切回 STOPMOVE。

常见问题

1. ros2 action send_goal 直接被拒绝

现象:一发 Goal，客户端就提示目标请求被拒绝。

原因:当前代码只接受大于 0.0 的 goal。你传了 0 或负数，就会被 goal_cb() 拒绝。

解决:

• 用正数重新发 Goal，比如 1.0
• 如果以后你想支持倒车，那是后续扩展，不是当前仓库这版逻辑

2. 能收到反馈，但机器人不动

现象:日志一直在更新剩余距离，机器人却没明显前进。

原因:Action 本身没有直接驱动电机，它只是组织任务流程。真正的运动还是依赖 /api/sport/request 那条控制链。

解决:

• 用 ros2 topic echo /api/sport/request --once 确认消息确实在发
• 确认 Go2 高层控制环境已经就绪
• 必要时把服务端参数 x 调大一点点，比如 0.3

3. 剩余距离一直不变、任务永远不结束(高频坑)

现象:客户端日志持续打印"距离目标还有 1.00 米",数值几乎没变化,任务迟迟不自动结束;服务端也只停在"提交的数据合法,机器人开始运动"这一行。最后只能 Ctrl+C 强行中断。

原因:本章的"到达判定"完全依赖 /odom 的实时更新——execute() 里是用当前位姿和起始位姿相减算已走距离的。如果 /odom 不变(驱动没起、话题无数据、或机器人根本没动),dis 永远接近 0、distance = goal - dis 就永远卡在初始值附近,自然永远到不了 < 0.2 的阈值,任务也就永远不会结束。

Action 的闭环锁在 /odom 上

这是本章最容易踩的坑,也是和 Topic/Service 最大的工程差异:Action 的"结束时机"不是靠客户端决定,而是靠服务端内部判断。而本章的判断依据就是 /odom 这条链。/odom 一旦不通,整个 Action 的生命周期就锁死。

排查步骤:

# 1. /odom 到底有没有数据
ros2 topic echo /odom --once

# 2. 如果没数据,先回第 6 章把 driver 跑起来
ros2 launch go2_driver_py driver.launch.py use_rviz:=false

# 3. 有数据的话,看服务端是不是在持续发 MOVE
ros2 topic echo /api/sport/request --once

# 4. 确认机器人真的在物理上移动,而不是动作被卡住

如果前三步都正常但机器人没动、/odom 也没变,那问题就不在本章 Action 代码,而是控制链到机器人之间断了——回到第 4/6 章先把基础链路打通,再回来跑本章。

4. 任务结束了，但机器人没有立刻停稳

现象:客户端已经打印最终坐标，机器人动作还有一点余量。

原因:当前代码用的是 distance < 0.2 作为停止阈值，本来就留了一点工程余量，不是“距离精确到 0.000 就停”。

解决:

• 先把它理解成教学版容差，不是 bug
• 如果后续想更严格，可以再单独调阈值逻辑

本章小结

这一章我们把 Go2 的一个长任务封装成了标准 ROS2 Action。

和上一章相比，最大的收获不是"又多了一个接口"，而是你真正看懂了 Goal、Feedback、Result 三段信息各自负责什么。对于机器人开发来说，这是一种非常常见的任务组织方式。

📊 ROS2 三大通信机制对照(第 7/8/9 章总复习)

到此你已经把 ROS2 最核心的三种通信机制都实际用了一遍。下面这张表把三章的差异浓缩到一屏:

维度	📡 Topic(第 7 章)	📨 Service(第 8 章)	🎯 Action(第 9 章)
交互模式	单向广播	一请求一响应	一 Goal + 多 Feedback + 一 Result
时长特性	持续,高频刷	瞬时短事务	长任务(秒级/分钟级)
客户端能感知啥	只能订阅,收不到"处理完没"	请求阻塞到响应返回	能跟进进度、可取消
典型场景	持续刷控制命令 / 发传感器数据	切状态 / 读一次参数	跑一段时间再回结果
本章 API 钥匙	create_publisher(...)	create_service(...)	ActionServer(...)
本章对应案例	10 Hz 发 Request 驱动 Go2	一次 Service 切巡航开关	前进 X 米并持续回报距离
在本章 mermaid 里的形状	粗单向箭头 ==>	实线请求 + 虚线响应	实线 Goal + 多条虚线回流

怎么选? 给一个最简口诀:

• 要持续推数据 → Topic
• 要瞬时切状态、一次性问个结果 → Service
• 要跑一段时间、中间要看进度、结束要有结果 → Action

这三种机制可以混合使用(本章的 go2_nav_server 内部就同时在跑 ActionServer 和 Topic Publisher),实际工程里也往往是组合拳。

下一步

前面三章都还停留在“通信机制怎么用”。从下一章开始，我们把视线转回感知链路，先去把 Go2 的点云数据吃明白，再慢慢往 SLAM 和导航栈推进。
